Задание:
Постройте график функции
Решение:
Построим график этой функции методом графического деления.
Итак, сначала посмотрим, как будет выглядеть график числителя.

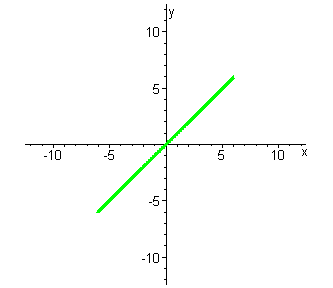

Для этого построим график функции у=х.

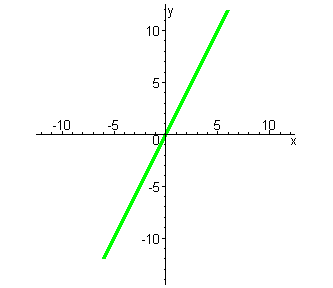

Затем растягиваем его в 2 раза по вертикали. |
|
Получили график у=2х.
Далее этот график сдвигаем по вертикали вниз на 2 единицы. |
|
Получили график у=2х - 2. |
|
Далее строим график модуля предыдущей функции, вспоминая, что y
при этом может принимать только положительные значения.
Затем полученный график опускаем на 4 единицы вниз. |
|
Получили график у=|2х - 2| - 4. |
|
Теперь отдельно построим график знаменателя.
Для этого сначала построим голубым цветом график у=х.
Поднимем его на 1 единицу вверх. |
|
Получили график у=х+1. |
|
Далее строим график у=|х+1|, отражая симметрично относительно оси ОХ ту часть предыдущего
графика, которая соответствует значениям х < - 1. |
|
Теперь в этой же системе координат синим цветом построим график второго слагаемого знаменателя.
Для этого сначала построим синим цветом график у=х.

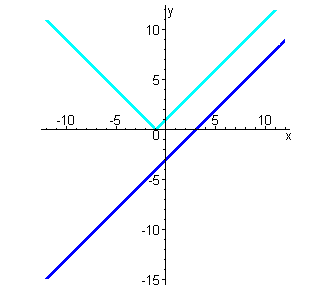

Затем опускаем его на 3 единицы вниз. |
|
Получили график у=х - 3. |
|
Далее строим график у=|х - 3|, отражая симметрично относительно оси ОХ ту часть
предыдущего графика, которая соответствует значениям м х < 3. |
|

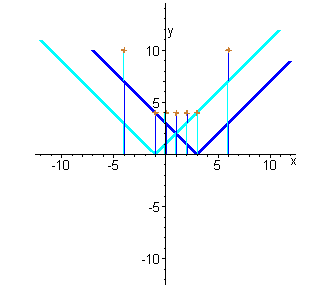

Теперь произведем графическое сложение графиков модулей.
Коричневые точки принадлежат графику их суммы (при нажатии на кнопку "следующий"). |
|
Через них желтым цветом проводим график суммы модулей.
у=|x + 1| + |х - 3| |
|
Затем полученный график опускаем на 4 единицы вниз.
у=|x + 1| + |х - 3| - 4 |
|
Теперь построим график частного.

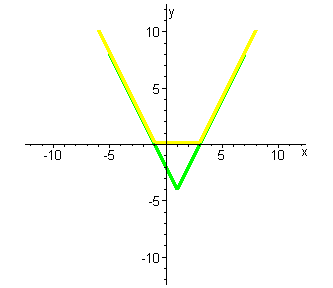

Для этого в одной системе координат изобразим графики и числителя (зеленый цвет) , и знаменателя (желтый). |
|
Произведем графическое деление.
Заметим, что на участках (- ∞;- 1)
и (3;1) графики числителя и знаменателя совпадают, а при делении числа на само себя мы получаем единицу.
На этих участках проводим прямую красным цветом (при нажатии на кнопку "следующий"). |
|
На участках [- 1;1) и [1;3] деление числа на ноль невозможно, поэтому имеем разрыв в графике частного. |
|
Итак, мы получили такой же график, как и при решении алгебраическим методом. |
|
